H26 活塞密封

1.说明

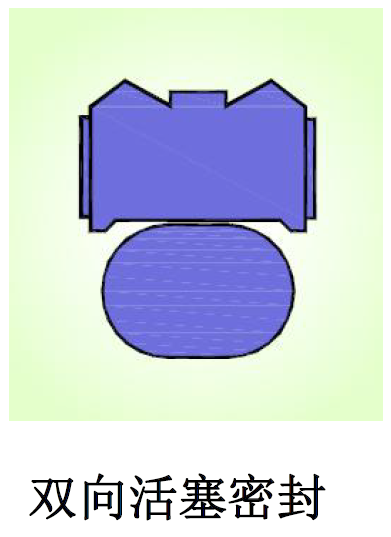

H26 活塞密封是由一个聚氨酯材料密封环和一个O 形圈组成的双向活塞密封圈，具有和H30 密封圈相同的沟槽尺寸。聚氨酯材料密封环用注塑的方式生产，所以H26 活塞密封特别适用于密封效率高、同时使用量大因而要求成本相对较低的标准液压油缸中使用。

2.应用

广泛应用于中压或低压的液压往复运动系统，如叉车、搬运机械、农业机械、注塑机等。

3.优点

-优异的动静密封性能

-沟槽结构简单，易于安装

-与H30 活塞密封沟槽尺寸相同，可互换

-耐磨性好

4.标准材料

密封环：聚氨酯P521，硬度Shore A 97

O 形圈：丁腈橡胶NBR70

5.安装倒角

活塞密封件通常是过盈配合，因此，为了避免在安装过程中损坏密封件，应该在缸孔上加工安装倒角，倒角角度β为15-20°，倒角长度尺寸C 如下：

6.表面粗糙度

7.工况要求

压力：≦40MPa

速度：≦0.5m/s

温度：-35℃～+110℃

介质：矿物液压油和其它

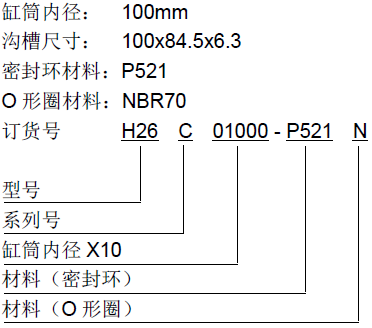

8.订货示例

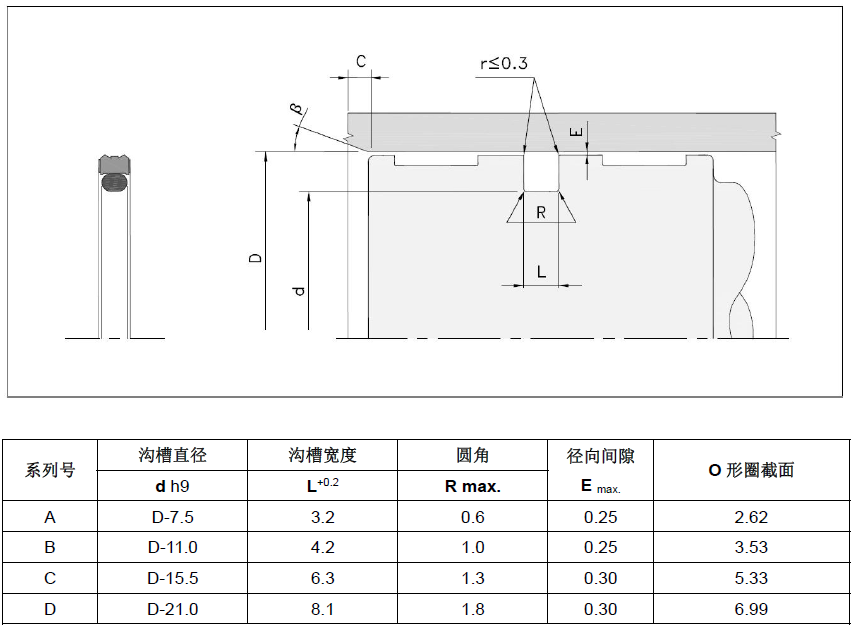

9.安装尺寸参数
