H20 组合式活塞密封

1.说明

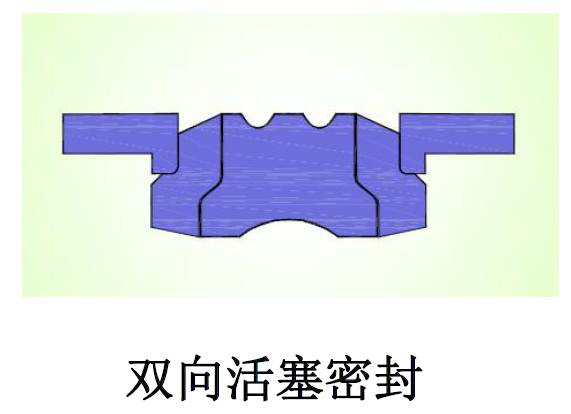

H20 组合式活塞密封是一种双向作用的活塞密封圈，由一个弹性橡胶密封元件、两个挡圈和两个导向环组成。弹性橡胶密封元件特殊的几何形状保证了优异的高低压密封性能，同时可以防止在安装过程中的扭曲。挡圈用于防止弹性橡胶被挤入密封间隙，而集成的导向环在起导向和吸收侧载的同时，减小了活塞的整体宽度。

2.应用

H20 组合密封作为双作用活塞密封圈，广泛用于低压和中压且速度较慢的往复运动液压系统中，如用于叉车、搬运机械及农业机械等。

3.优点

-优异的动静密封性能

-封闭式沟槽，易于安装

-活塞的总长度较短，生产成本低

-对间隙的抗挤出能力极强

-成本较低

4.标准材料

密封体：丁腈橡胶NBR75

耐磨环：聚甲醛POM

挡圈： 聚酯弹性体TPE

5.安装倒角

活塞密封件通常是过盈配合，因此，为了避免在安装过程中损坏密封件，应该在缸孔上加工安装倒角，倒角角度β为15-20°，倒角长度尺寸C 如下：

6.表面粗糙度

7.工况要求

压力：≦40MPa

速度：≦0.5m/s

温度：-35℃～+110℃

介质：矿物液压油、难燃液压油

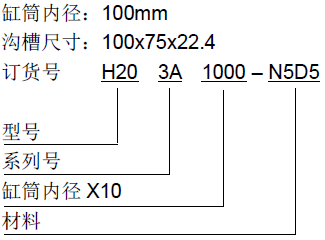

8.订货示例

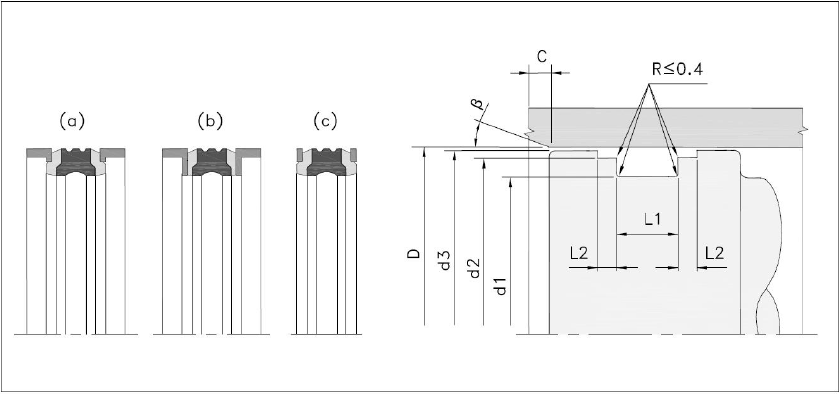

9.安装尺寸参数
