H30 活塞密封
1.说明

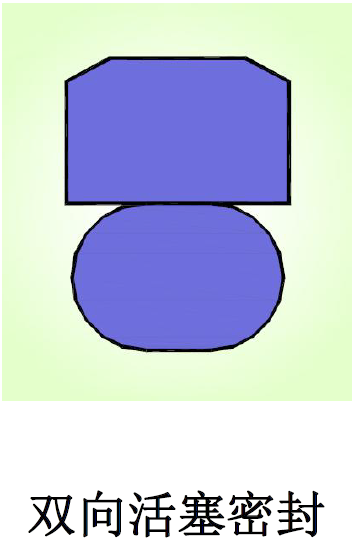

H30 活塞密封是双向作用的活塞密封，由一个填充聚四氟乙烯密封环和一个O 形圈组成。它是一种非常有效和可靠的低摩擦密封，广泛应用于各种高压和中低压液压系统。低压时主要通过O形圈的预压缩产生密封力，高压时O 形圈被系统流体挤压，推着密封环靠紧密封面而增加密封力。
2.应用
广泛应用于高压、中压和低压以及重载工况下的液压往复运动系统，适合各种行程以及范围较广的流体和高温场合，可适用较大的活塞间隙，特别推荐用于重型和大直径的应用场合。可用于注塑机、叉车、农业机械、推土机、挖掘机、锻压机、陶瓷压砖机、轧钢机、伺服阀及机床等。
3.优点
-优异的动静密封性能
-摩擦力小，起动力低，运行平稳，无爬行及粘滞现象
-可允许较大的挤出间隙，在有污物的介质中可安全使用
-安装尺寸紧凑，沟槽结构简单，易于安装
-可选材料多，可适用于大多数液压介质，以及宽广的温度和压力范围
4.标准材料
密封环：填充青铜聚四氟乙烯F013
O 形圈：丁腈橡胶NBR70
5.适用材料
材料 代码 | 材料 | 特性及应用范围 | O 形圈 材料 | O 形圈 温度范围℃ | 压力 MPa |
| F011 | 填充 玻纤 | 滑动性好，耐磨性很好，要求系统润滑良好，配合 面有较高的硬度。 | NBR70 | –45～+110 | 40 |
| FKM70 | –20～+200 | ||||
| F013 | 填充 青铜 | 液压系统密封圈的标准材料，耐压强度高，滑动性 好，耐磨损，抗挤出特性好。 | NBR70 | –45～+110 | 60 |
| FKM70 | –20～+200 | ||||
| F014 | 高填充 青铜 | 耐压强度非常高，非常耐磨损，抗挤出特性非常好， 工作时要有润滑，要求配合表面硬度高。 | NBR70 | –20～+200 | 80 |
| FKM70 | –20～+200 | ||||
| F015 | 填充 碳和石墨 | 用于液压和气动场合，耐化学性好，抗挤出特性好， 用于有润滑和无润滑的液压油，适合干摩擦工况。 | NBR70 | –45～+110 | 60 |
| FKM70 | –20～+200 | ||||
| EPDM70 | –45～+145 | ||||
| F021 | 填充 碳纤维 | 耐磨损，摩擦系数小，用于有润滑和无润滑的液压 油，特别适用于水介质的应用场合，可用于软的配 合表面。 | NBR70 | -45～+110 | 30 |
| FKM70 | –20～+200 | ||||
| EPDM70 | –45～+145 | ||||
| F016 | 高填充 碳纤维 | 耐磨损，摩擦系数小，用于有润滑和无润滑的液压 油，特别适用于水介质的应用场合，可用于软的配 合表面。 | NBR70 | -45～+110 | 60 |
| FKM70 | –20～+200 | ||||
| EPDM70 | –45～+145 | ||||
| F020 | 超高分子 聚乙烯 | 高耐磨，耐化学性非常好，耐高温有限，用于有润 滑和无润滑的液压油，适合干摩擦工况。特别适用 于陶瓷涂层的运动表面。 | NBR70 | –45～+80 | 40 |
| FKM70 | –20～+80 | ||||
| EPDM70 | –45～+80 | ||||
| F004 | 聚氨酯 （浇注型） | 高耐磨，抗挤出特性好，耐化学性有限，用于有润 滑的液压油。特别适用于陶瓷涂层的运动表面。 | NBR70 | –35～+100 | 60 |
注：还有其它众多的填充聚四氟乙烯材料以及其它工程塑料供选择，详情请咨询。
6.安装倒角
活塞密封件通常是过盈配合，因此，为了避免在安装过程中损坏密封件，应该在缸孔上加工安装倒角，倒角角度β为15-20°，倒角长度尺寸C 如下：
| 序列号 | A | B | C | D | E | F | G | H |
| C min. | 2 | 3 | 4 | 5 | 7 | 7 | 8 | 12 |
7.表面粗糙度
| 表面粗糙度 | Ra | Rz | Rmax. |
| 配合表面μm | 0.05-0.3 | <1.6 | <2.5 |
| 沟槽表面μm | <1.6 | <10.0 | <16.0 |
8.工况要求
压力：≦60MPa
速度：≦15m/s
温度：-45℃～+200℃（取决于O 形圈材料）
介质：矿物液压油，抗燃液压油，环保液压油，水、空气和大多数的润滑油、油脂

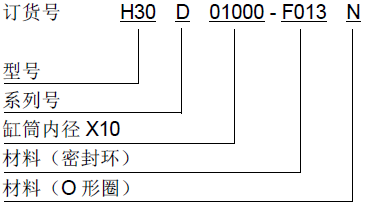

9.订货示例
缸筒内径： 100mm
沟槽尺寸： 100x84.5x6.3
密封环材料：F013
O 形圈材料：NBR70

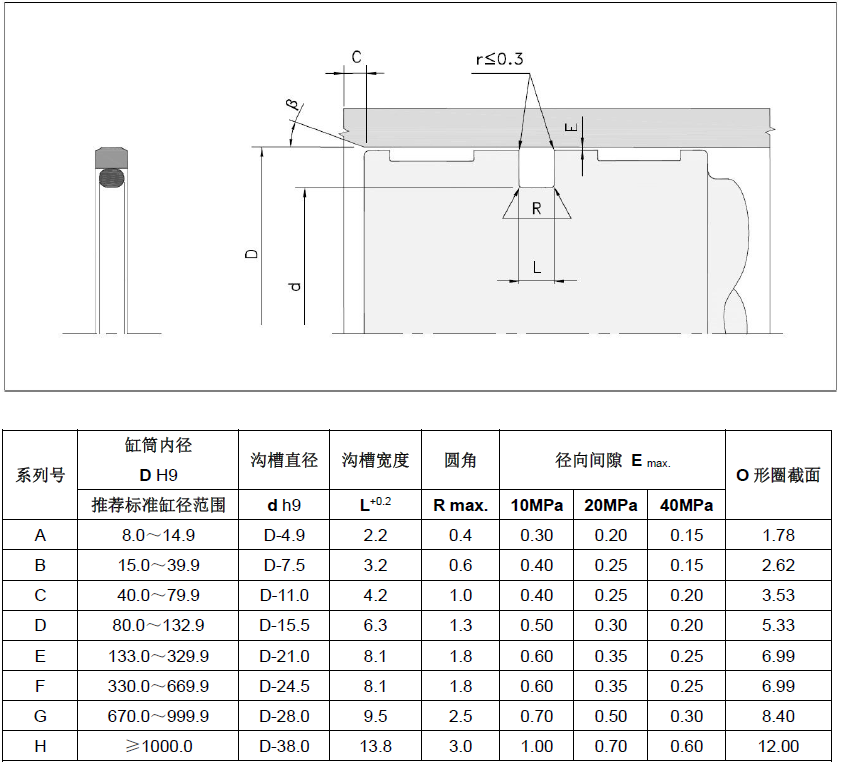

10. 安装尺寸参数
