V47 活塞杆密封

1.说明

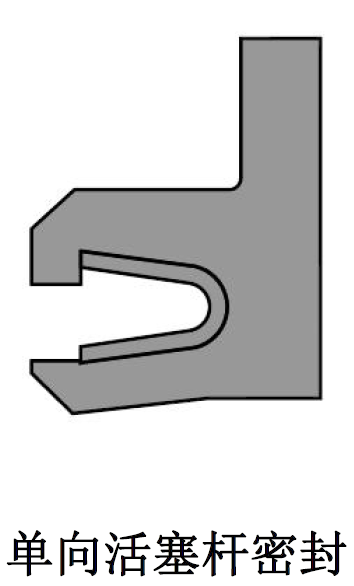

V47 密封是单向作用的活塞杆密封，由一个U 形的填充聚四氟乙烯密封环和一个弹簧(通常为不锈钢)组成。密封环具有非对称的密封唇结构，保证了密封圈在沟槽底部的静态和滑动表面的动态密封效果。弹簧提供初始密封所需的预紧力，保证在低压时的密封性能，高压时系统流体充满U形腔，推着密封环靠紧密封面而增加密封力。与V41 和V42 不同，V47 密封带一个法兰，安装后法兰被硬件紧紧夹住，从而可以有效防止密封在沟槽中旋转。

2.应用

V47 活塞杆密封对各种介质和温度的适应性非常好，不但可以用于静止、往复运动场合，还可用于旋转和螺旋运动场合，特别推荐用于要求耐广泛的化学介质和极高或者极低温的应用场合，如医药、食品、化工、半导体、造纸等。

3.优点

-可以用于静止、往复运动场合，还可用于旋转和螺旋运动场合

-对各种介质的适应性非常好

-耐高、低温性很好

-优异的动静密封性能

-摩擦力小，起动力低，运行平稳，无爬行及粘滞现象

-用于医药、食品等行业可在线消毒，并且不会对药品、食品造成污染

4.标准材料

密封环：填充聚四氟乙烯F021

弹簧：301 不锈钢

5.其它适用材料

其它密封环材料详见密封材料一览表，其它弹簧材料见下表。特殊应用有其它聚合物和合金材料可供选择，详情请咨询我公司的技术人员。

6.弹簧的形状

代码	名称	结构	形状
U	U 型悬臂弹簧
L	环状螺旋弹簧
C	片状螺旋弹簧

7.安装倒角

密封件通常是过盈配合，因此，为了避免在安装过程中损坏密封件，应该在轴上加工安装倒角，倒角角度β为15-20°，倒角长度尺寸C 如下：

8.表面粗糙度

9.工况要求

压力：≦15MPa

速度：≦10m/s（往复运动）

          ≦2m/s（旋转运动）

温度：-100℃～+260℃

介质：几乎所有液体、化学制剂和气体

PV 值：用于旋转运动时，在有良好润滑和充分冷切时，PV≤8 MPa x m/s，润滑或冷切不充分时，

PV 值应酌情降低。

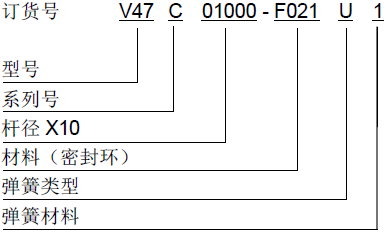

10.订货示例

活塞杆直径：100mm

沟槽尺寸： 100x110.5x7.1

密封环材料：F021

弹簧材料： 301 不锈钢

弹簧类型： U 型

11.安装尺寸参数
