V42 活塞杆密封

1.说明

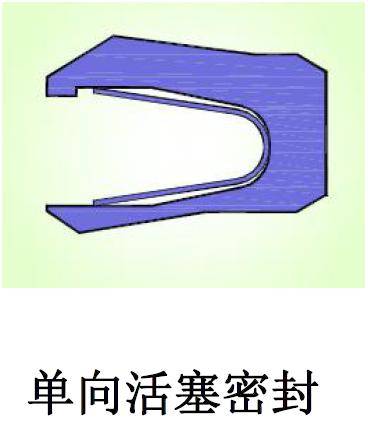

V42 密封是单向作用的活塞密封，由一个U 形的填充聚四氟乙烯密封环和一个弹簧(通常为不锈钢)组成。密封环具有非对称的密封唇结构，保证了密封圈在沟槽底部的静态和滑动表面的动态密封效果。弹簧提供初始密封所需的预紧力，保证在低压时的密封性能，高压时系统流体充满U 形腔，推着密封环靠紧密封面而增加密封力。

2.应用

V42 活塞杆密封对各种介质和温度的适应性非常好，因此，除广泛应用于各种常规的液压往复运动系统外，还特别推荐用于要求耐广泛的化学介质和极高或者极低温的应用场合，如医药、食品、化工、半导体、造纸等。

3.优点

-对各种介质的适应性非常好

-耐高、低温性很好

-优异的动静密封性能

-摩擦力小，起动力低，运行平稳，无爬行及粘滞现象

-安装尺寸紧凑

-用于医药、食品等行业可在线消毒，并且不会对药品、食品造成污染

4.标准材料

密封环：填充聚四氟乙烯F021

弹簧：301 不锈钢

5.其它适用材料

其它密封环材料详见密封材料一览表，其它弹簧材料见下表。特殊应用有其它聚合物和合金材料可供选择，详情请咨询我公司的技术人员。

6.弹簧的形状

代码	名称	结构	形状
U	U 型悬臂弹簧
L	环状螺旋弹簧
C	片状螺旋弹簧

7.安装倒角

密封件通常是过盈配合，因此，为了避免在安装过程中损坏密封件，应该在轴上加工安装倒角，倒角角度β为15-20°，倒角长度尺寸C 如下：

8.表面粗糙度

9.工况要求

压力：≦45MPa

速度：≦15m/s（往复运动）

          ≦1.0m/s（旋转运动）

温度：-60℃～+260℃

介质：几乎所有液体、化学制剂和气体

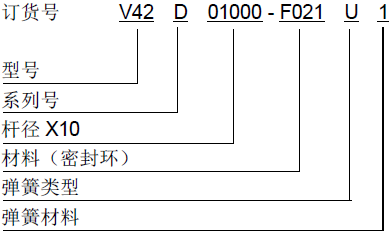

10.订货示例

缸筒内径：100mm

沟槽尺寸：100x90.6x7.1

密封环材料：F021

弹簧材料： 301 不锈钢

弹簧类型： U 型

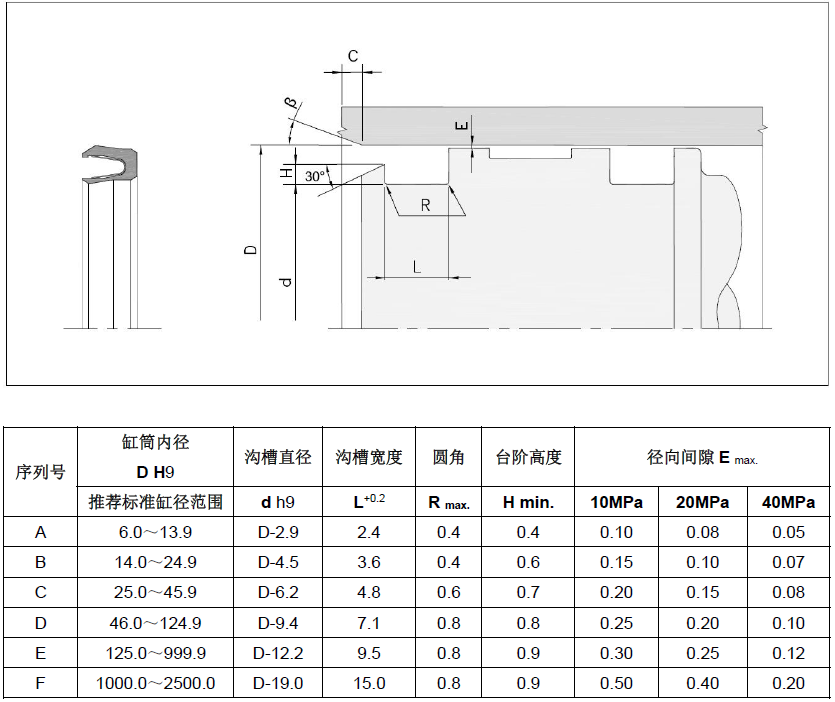

11.安装尺寸参数

注：1. 台阶高度Hmax.=0.035xD

      2. 除采用上图所示的分体式沟槽外，也可采用阶梯式沟槽，台阶高度应遵循以上规定
