G22 耐磨环

1.说明

G22 耐磨环是填充聚四氟乙烯的复合材料，具有摩擦力小，运行平稳无爬行、良好的耐高低温性能和耐化学性能。

对于在液压缸内移动的活塞及活塞杆，耐磨环具有精确的导向作用，并可吸收随时产生的径向力。同时，耐磨环防止了液压缸内滑动部件的金属接触，即活塞和缸体之间或者是活塞杆和导向套之间的金属接触。

2.应用

广泛应用于液压及其它往复运动、旋转、摆动系统，适用于轻载和中载的应用场合，承受径向力有限。如用在注塑机、减震器、蓄能器、推土机、轧钢机、农业机械、搬运机械、化学设备、冶金机械及机床等。

3.优点

-耐化学性好，耐热性好

-耐磨性好，寿命长

-摩擦力小，无爬行现象

-吸收侧向负载和振动

-可吸收外部杂质

-简单的整体式沟槽，安装简便

4.标准材料

填充青铜的聚四氟乙烯F053

其它材料详见密封材料一览表

5.表面粗糙度

6.工况要求

速度：≦15m/s（往复运动）

温度：-60℃～+200℃

动态许用压缩应力：≤15N/mm2（在25℃时）；

                             ≤12N/mm2（在80℃时）

介质：所有常用的液压油，包括矿物液压油、难燃液压油、环保液压油、水和其它

7.切割长度

活塞用： Lc=3.11x（D-T）

活塞杆用：Lc=3.11x（d+T）

（D=活塞直径d=活塞杆直径T=耐磨环厚度）

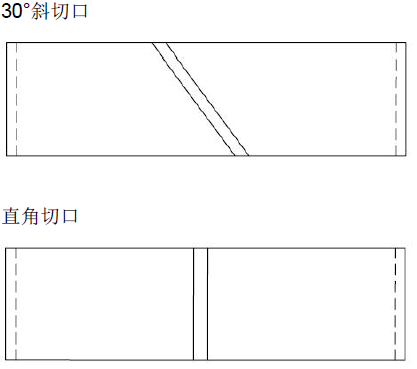

8.切口类型

与G20 耐磨环一样，G22 耐磨环的切口形式主要有斜切口和直角切口两种，其中，斜切口主要用

于往复运动场合，而直角切口主要用于旋转或者摆动场合。

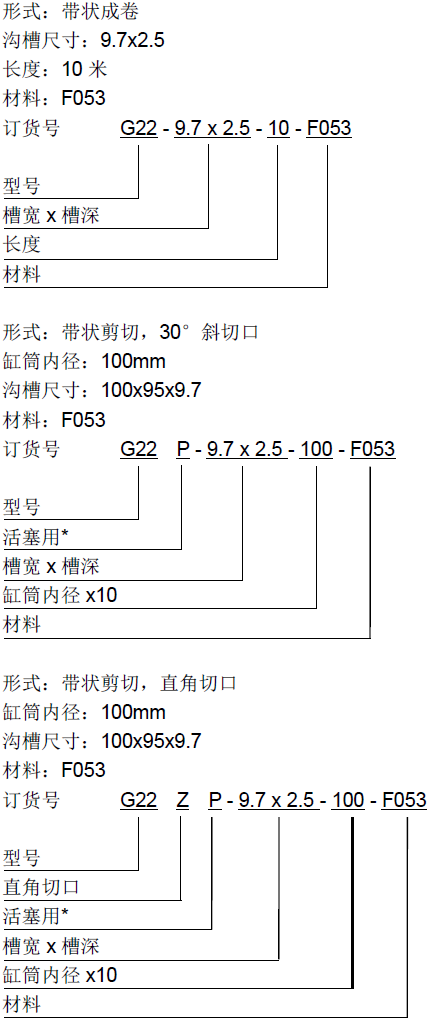

9.订货示例

* 如果是活塞杆用，则用字母R 表示

注：G22 耐磨环基本上都是带状剪切的，很少用机加工成型。

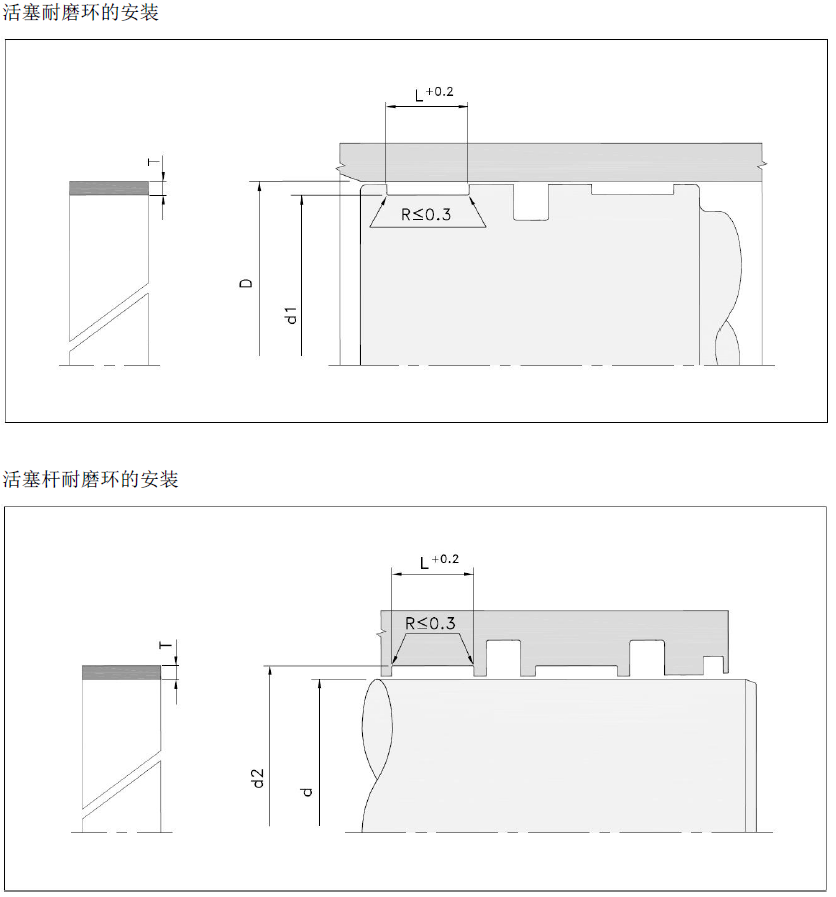

10. 安装尺寸参数
