G20 耐磨环

1.说明

G20 耐磨环是聚酯织物复合材料，由细密网状织物、特殊热固聚合树脂和润滑添加剂组成。它具有吸收振动性能，并有极好的耐磨性能和良好的干运行特性。

对于在液压缸内移动的活塞及活塞杆，耐磨环具有精确的导向作用，并可吸收随时产生的径向力。同时，耐磨环防止了液压缸内滑动部件的金属接触，即活塞和缸体之间或者是活塞杆和导向套之间的金属接触。

2.应用

广泛应用于液压及其它往复运动、旋转、摆动系统，适用于重载和径向力大的应用场合，如用在推土机、挖掘机、锻压机、陶瓷压砖机、轧钢机、冶金机械、矿山机械、林业机械、建筑机械、船舶机械、机床等。

3.优点

-承载能力高，尺寸稳定性好，避免了金属之间的接触

-耐热性好，耐磨性好，寿命长

-摩擦力小，良好的干运行特性

-吸收侧向负载和振动

-由于耐磨环的对中作用，可增大密封的挤出间隙

-简单的整体式沟槽，安装简便

4.标准材料

聚酯织物复合材料D020

其它材料详见密封材料一览表

5.表面粗糙度

6.工况要求

速度：≦1m/s（往复运动）

温度：-60℃～+120℃

动态许用压缩应力：≤100N/mm2（在25℃时）；

                             ≤50N/mm2（在60℃时）

介质：所有常用的液压油，包括矿物液压油、难燃液压油、环保液压油、水和其它

7.切割长度

活塞用： Lc=3.11x（D-T）

活塞杆用：Lc=3.11x（d+T）

（D=活塞直径d=活塞杆直径T=耐磨环厚度）

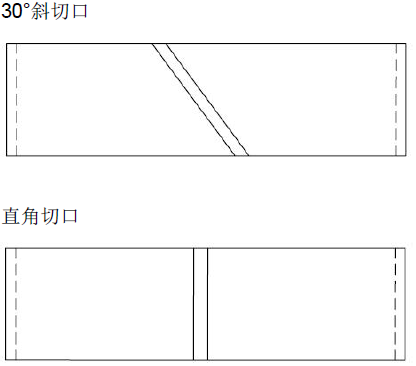

8.切口类型

G20 耐磨环的切口形式主要有斜切口和直角切口两种，其中，斜切口主要用于往复运动场合，而直角切口主要用于旋转或者摆动场合。

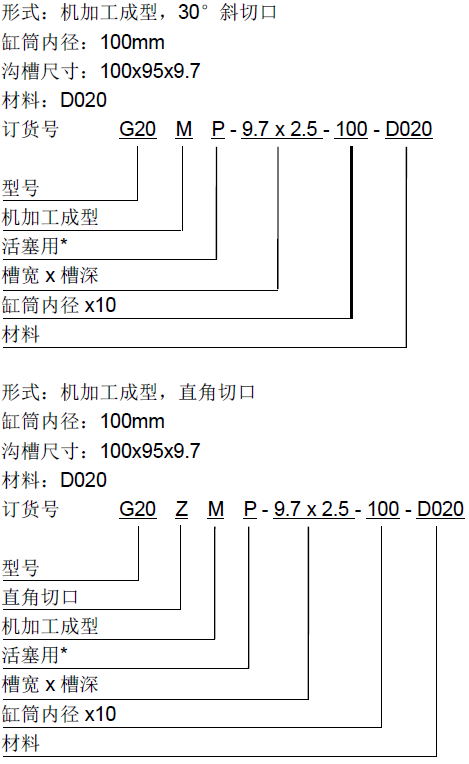

9.订货示例

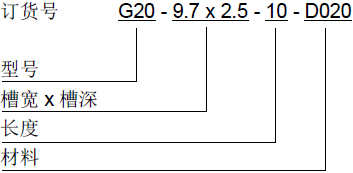

形式：带状成卷

沟槽尺寸：9.7x2.5

长度：10 米

材料：D020

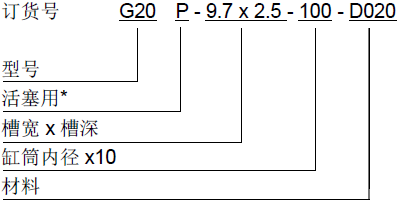

形式：带状剪切，30°斜切口

缸筒内径：100mm

沟槽尺寸：100x95x9.7

材料：D020

* 如果是活塞杆用，则用字母R 表示

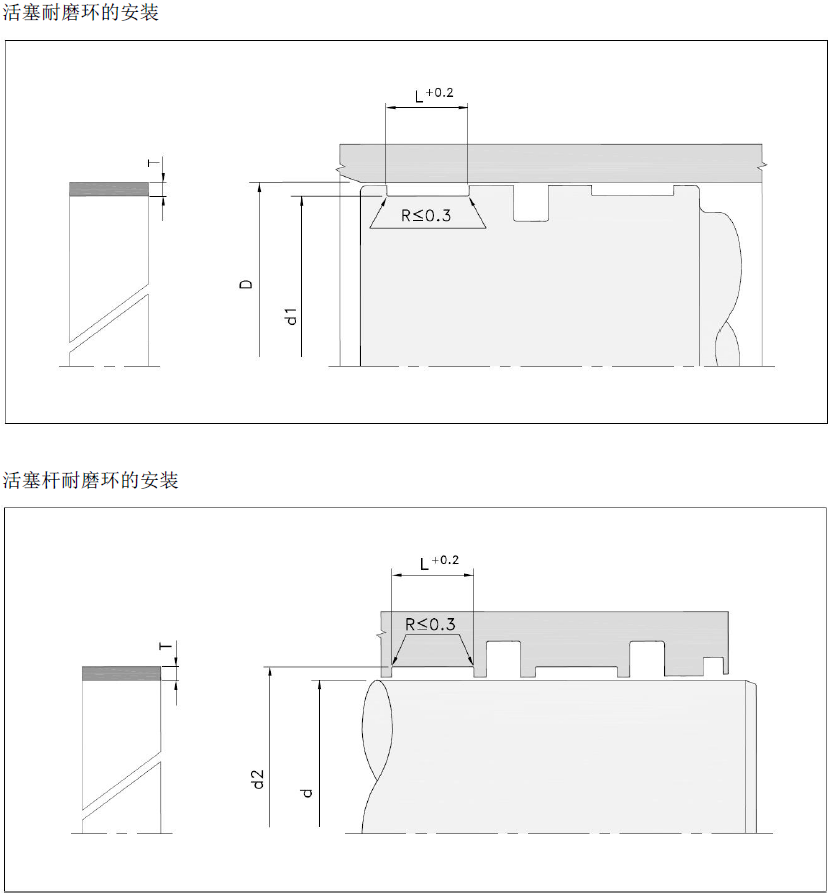

10. 安装尺寸参数
