H34 活塞密封

1.说明

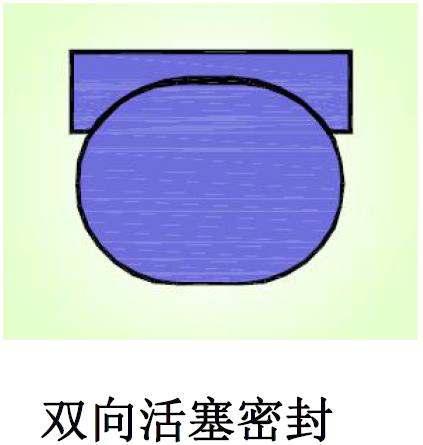

H34 活塞密封是双向作用的活塞密封，由一个填充聚四氟乙烯密封环和一个O 形圈组成，并可安装在O 形圈的沟槽中。由于填充聚四氟乙烯材料在动态时特有的优良的摩擦和磨损特性，H34活塞密封大大扩充了O 形圈的动态使用条件。

2.应用

广泛应用于中压和低压工况下代替O 形圈或星形圈的液压或气动往复运动系统，适合各种行程以及范围较广的流体和高温场合。特别推荐用于轻载和小直径的应用场合。可用于机床、物流设备、化工设备和阀门等。

3.优点

-优异的动静密封性能

-摩擦力小，起动力低，运行平稳，无爬行及粘滞现象

-可允许较大的挤出间隙

-安装尺寸紧凑，沟槽结构简单，易于安装

-可选材料多，可适用于大多数液压介质，以及宽广的温度和压力范围

4.标准材料

密封环：填充聚四氟乙烯F013

O 形圈：丁腈橡胶NBR70

5.其它适用材料

详见密封材料一览表。

6.安装倒角

活塞密封件通常是过盈配合，因此为了避免在安装过程中损坏密封件，应该在缸孔上加工安装倒角，倒角角度β为15-20°，倒角长度尺寸C 如下：

7.表面粗糙度

8.工况要求

压力：≦35MPa

速度：≦15m/s

温度：-45℃～+200℃（取决于O 形圈材料）

介质：矿物液压油，抗燃液压油，环保液压油，水、空气和大多数的润滑油、油脂

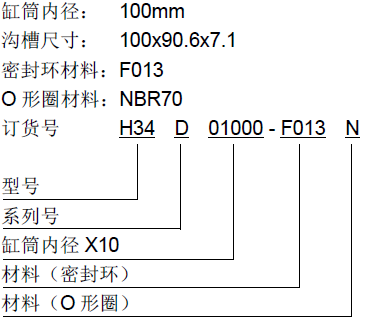

9.订货示例

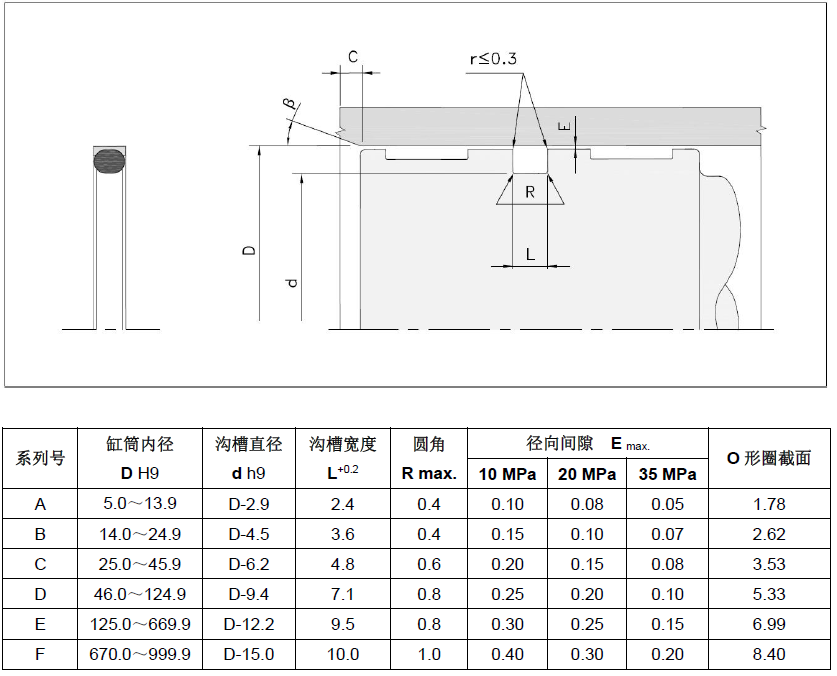

10.安装尺寸参数
