T32 旋转密封

1.说明

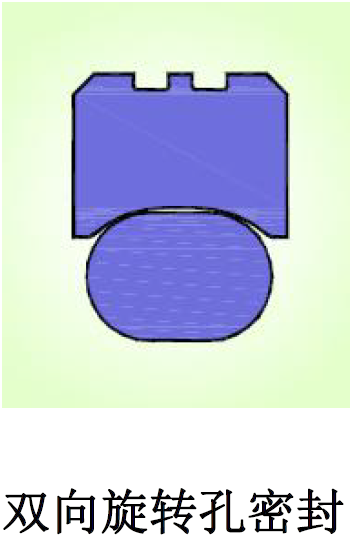

T32 旋转密封是双向作用的孔用旋转密封圈，由一个填充聚四氟乙烯密封环和一个O 形圈组成。聚四氟乙烯密封环的动密封面有一个或多个周向连续的沟槽，用以提高密封面的比压从而提高密封效果，另外也用以储油，从而降低磨擦力。

2.应用

它是一种可承受双向压力或交变压力作用的旋转密封圈，广泛应用于做旋转或摆动运动的杆、轴、销、旋转接头、高压阀芯、液压马达等部件上，在工程机械、建筑机械及汽车设备工业等的旋转式液压传动上也广泛应用。

3.优点

-摩擦力小，无爬行及粘滞现象

-耐磨性好，寿命长

-沟槽结构简单且尺寸小

-配合适当的O 形圈材料，可适用于广泛的工作介质

4.标准材料

密封体：填充聚四氟乙烯F021

O 形圈：丁腈橡胶NBR70

5.其它适用材料

详见密封材料一览表。

6.安装倒角

密封件通常是过盈配合，因此，为了避免在安装过程中损坏密封件，应该在缸孔上加工安装倒角，倒角角度β为15-20°，倒角长度尺寸C 如下：

7.表面粗糙度

8.工况要求

压力：≦30MPa

速度：≦2m/s

温度：-45℃～+200℃（取决于O 形圈材料）

配合表面硬度：≥HRc55

介质：矿物液压油、难燃液压油、环保液压油、水、空气和其它

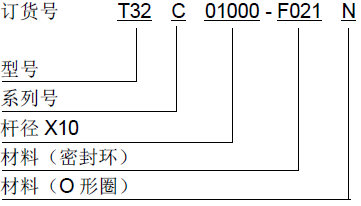

9.订货示例

缸筒内径：100mm

沟槽尺寸： 100x89.0x4.2

密封环材料：F021

O 形圈材料：NBR70

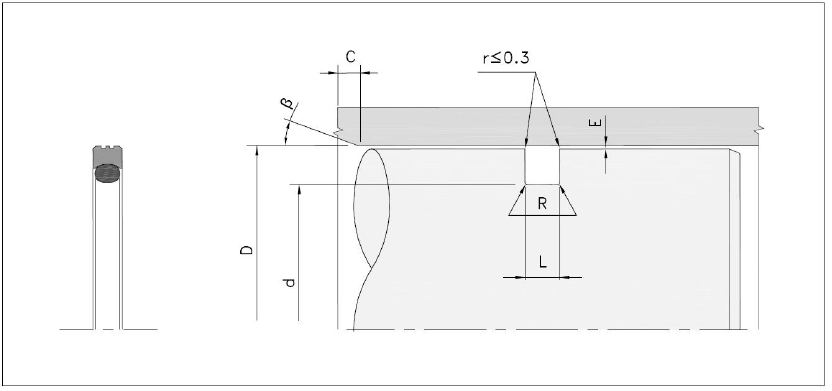

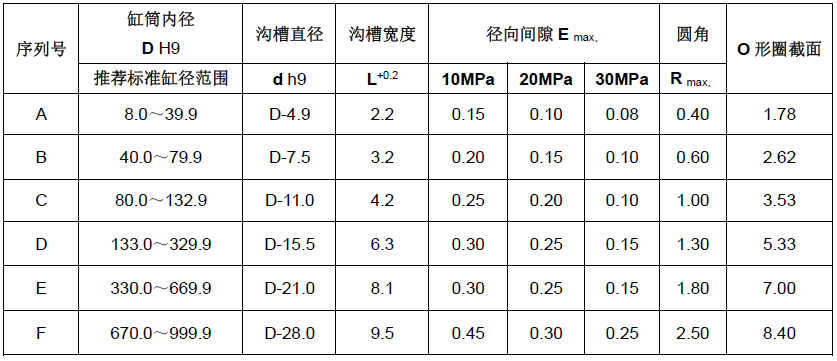

10.安装尺寸参数
