W14 防尘圈

1.说明

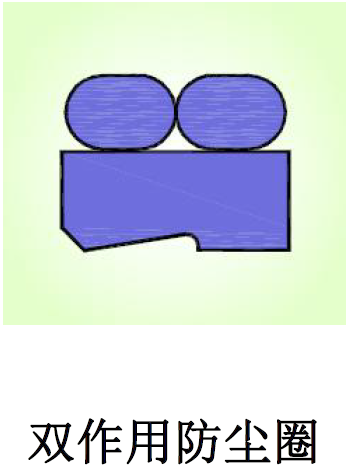

W14 防尘圈是由一个填充聚四氟乙烯防尘环和两个O 形圈组成的双作用防尘圈，防尘环由防尘唇和密封唇组成。O 形圈在安装状态下提供的压缩力使防尘环紧靠滑动表面，从而达到防尘和密封的双重效果。

2.应用

W14 防尘圈主要应用于往复运动液压系统。相比W11 和W12 防尘圈，W14 防尘圈有两个O 形圈作为施力元件，并且截面高度更小，因此密封性能更好，对活塞杆径向偏载的补偿能力更强。推荐应用于机床、注塑机、伺服液压油缸和工业液压油缸等。

W14 防尘圈与S33 活塞杆密封圈配合使用，可以组成具有流体动力泵吸功能的密封系统。

3.优点

-摩擦力小，起动力低，运行平稳，无爬行及粘滞现象

-良好的刮尘效果

-能有效刮除粘附在活塞杆表面的残余油膜

-能一定程度上补偿活塞杆或柱塞的径向偏载

-安装尺寸紧凑，沟槽结构简单

-可选材料多，可适用于大多数液压介质，以及宽广的温度

4.标准材料

密封体：填充聚四氟乙烯F013

O 形圈：丁腈橡胶NBR70

5.其它适用材料

详见密封材料一览表。

6.工况要求

速度：≦15m/s

温度：-45℃～+200℃（取决于O 形圈材料）

介质：矿物液压油，抗燃液压油，环保液压油，水、空气和大多数的润滑油、油脂

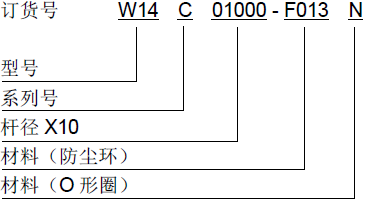

7.订货示例

活塞杆直径：100mm

沟槽尺寸： 100x112.2x8.1

防尘环材料：F013

O 形圈材料：NBR70

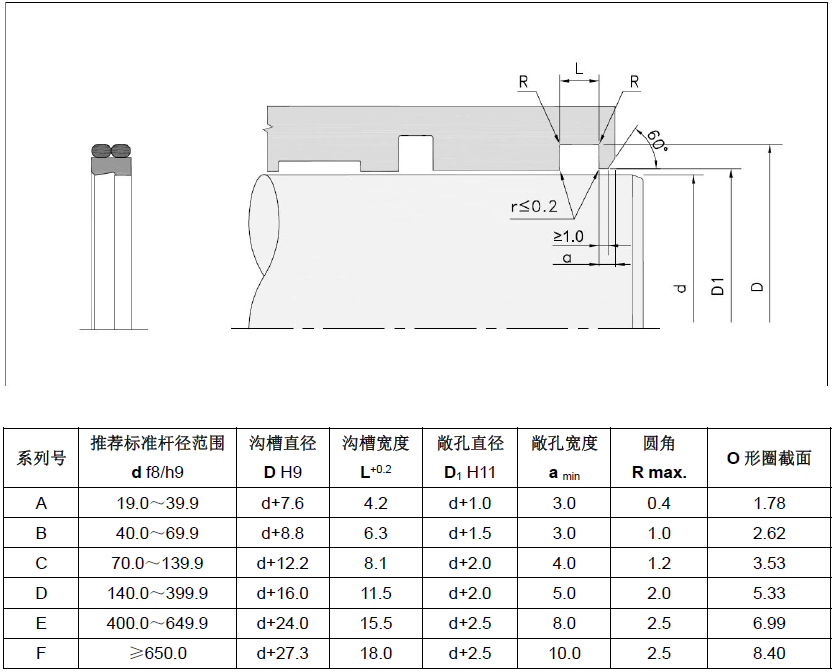

8. 安装尺寸参数
