S30 活塞杆密封

1.说明

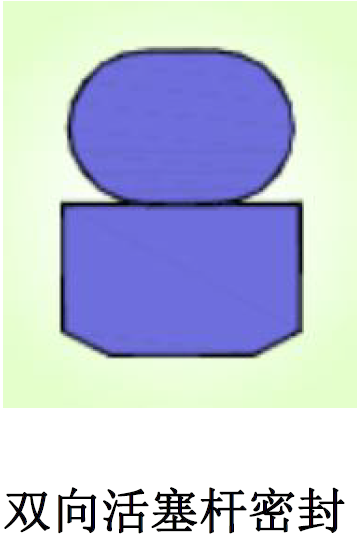

S30 活塞杆密封是双向作用的活塞杆密封圈，由一个填充聚四氟乙烯密封环和一个O 形圈组成。由一个填充聚四氟乙烯密封环和一个O 形圈组成。它是一种非常有效和可靠的低摩擦密封，广泛应用于各种高压和中低压液压系统。低压时主要通过O 形圈的预压缩产生密封力，高压时O 形圈被系统流体挤压，推着密封环靠紧密封面而增加密封力。

2.应用

广泛应用于高压、中压和低压以及重载工况下的液压往复运动系统，适合各种行程以及范围较广的流体和高温场合，可适用较大的活塞间隙，特别推荐用于重型和大直径的应用场合。可用于注塑机、叉车、农业机械、推土机、挖掘机、锻压机、陶瓷压砖机、轧钢机、伺服阀及机床等。

3.优点

-优异的动静密封性能

-摩擦力小，起动力低，运行平稳，无爬行及粘滞现象

-可允许较大的挤出间隙，在有污物的介质中可安全使用

-安装尺寸紧凑，沟槽结构简单

-可选材料多，可适用于大多数液压介质，以及宽广的温度和压力范围

4.标准材料

密封环：填充聚四氟乙烯F013

O 形圈：丁腈橡胶NBR70

5.其它适用材料

详见密封材料一览表。

6.安装倒角

密封件通常是过盈配合，因此，为了避免在安装过程中损坏密封件，应该在活塞杆上加工安装倒角，倒角角度β为15-20°，倒角长度尺寸C 如下：

7.表面粗糙度

8.工况要求

压力：≦60MPa

速度：≦15m/s

温度：-45℃～+200℃（取决于O 形圈材料）

介质：矿物液压油，抗燃液压油，环保液压油，水、空气和大多数的润滑油、油脂

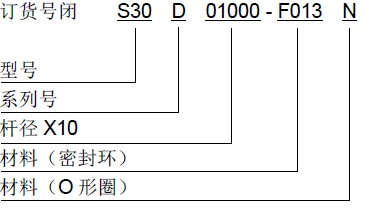

9.订货示例

活塞杆直径：100mm

沟槽尺寸： 100x115.1x6.3

密封环材料：F013

O 形圈材料：NBR70

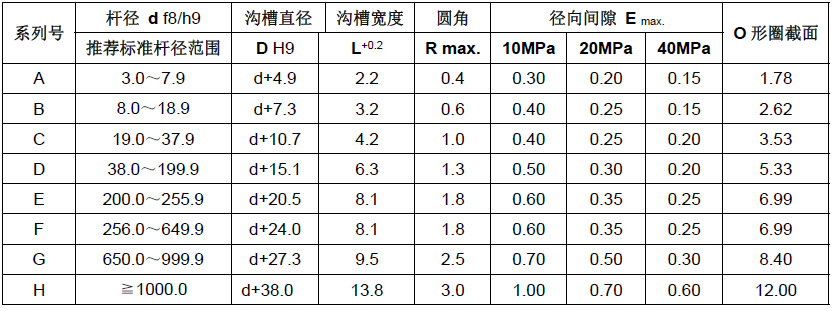

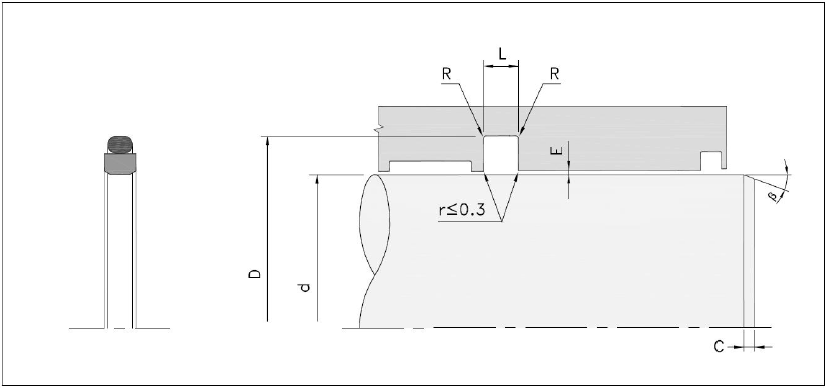

10. 安装尺寸参数
